Stromag 产品介绍

Stromag 4CA2 CALIPER系列 PRODUCT

4CA2 CALIPER系列

4CA2 CALIPER系列介绍
产品大类 工业制动系统
系列 DISC BRAKE系列/ 4CA2 CALIPER
型号解析
选型问题 1卡钳的标称扭矩可在-30％至+ 20％之间调节
额定扭矩下的最大圆盘速度
D尺寸
d尺寸
E尺寸
F尺寸
G尺寸
I(大约尺寸)
轴上的最大反作用
竞争对手系列 无
OEM（贴牌） 无
应用场合 船舶保护•钢铁行业•钢制通道•港口通道•核通道•大众运输

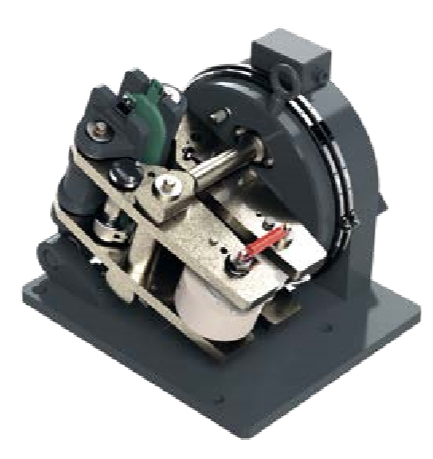

该系列照片

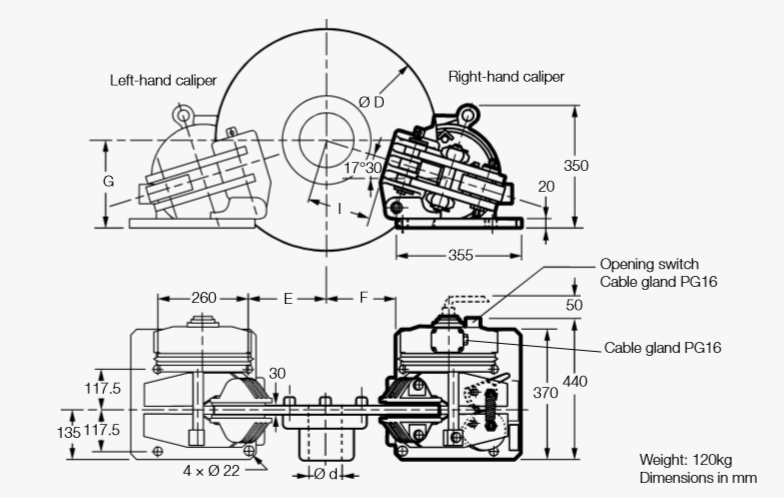

4CA2 CALIPER系列型号解析
Discs 445 495 550 625 705 795
1卡钳的标称扭矩可在-30％至+ 20％之间调节 N.m 950 1100 1270 1500 1750 2000
额定扭矩下的最大圆盘速度 r.p.m. 2100 1900 1800 1500 1300 1200
D mm 445 495 550 625 705 795
d mm 0-70 0-100 0-100 0-100 0-120 0-130
E mm 130 160 180 215 255 295
F mm 110 140 160 195 235 275
G mm 225 235 240 250 260 275
I(大约尺寸) mm 90 125 145 180 225 265
轴上的最大反作用 1卡尺 N 7400
2卡尺 N 4450

4CA2 CALIPER型号选型问题:

  1. 1卡钳的标称扭矩调节问题？

可选950N.m，1100N.m，1270N.m，1500N.m，1750N.m，2000N.m.

  1. 额定扭矩下的最大圆盘速度问题？

可选2100r.p.m.，1900r.p.m.，1800r.p.m.，1500r.p.m.，1300r.p.m.，1200。

  1. D尺寸范围问题？

可选445mm，495mm，550mm，625mm，705mm，795mm。

  1. d尺寸范围问题？

可选0-70 mm，0-100 mm，0-120 mm，0-130 mm。

  1. E尺寸范围问题？

可选130 mm，160 mm，180 mm，215 mm，255 mm，295 mm。

  1. F尺寸范围问题？

可选110 mm，140 mm，160 mm，195 mm，235 mm，275 mm。

  1. G尺寸范围问题？

可选225 mm，235 mm，240 mm，250 mm，260 mm，275。

  1. I尺寸范围问题？

90 mm，125 mm，145 mm，180 mm，225 mm，265 mm。

  1. 轴上的最大反作用问题？

1卡尺是7400N,2卡尺是4450N。
